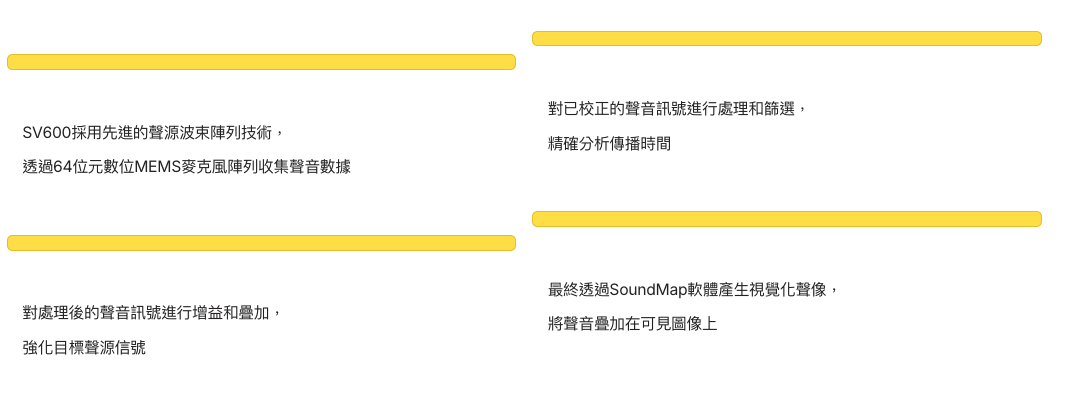

聲學成像是一種將場景中的聲音轉換為圖像，然後疊加到可見圖像上的技術，實現聲音的可視化。
SV600檢測頻率範圍為2kHz至52kHz，覆蓋人可聽聲音、超聲波以及典型的洩漏/電力系統局部放電頻率。
聲壓級(SPL)以分貝(dB)為單位，是一個對數單位。
「0分貝」不代表沒有聲音，而是人類能聽到的最小聲音。
現實世界中的聲音很少是純音，通常由許多不同頻率組成。

傳感器SPL頁面

顯示每個單通道麥克風的聲壓級(dBZ)，可手動或自動設定最小/最大值。用於監測麥克風運行狀況，若超過30個麥克風異常，建議更換設備。

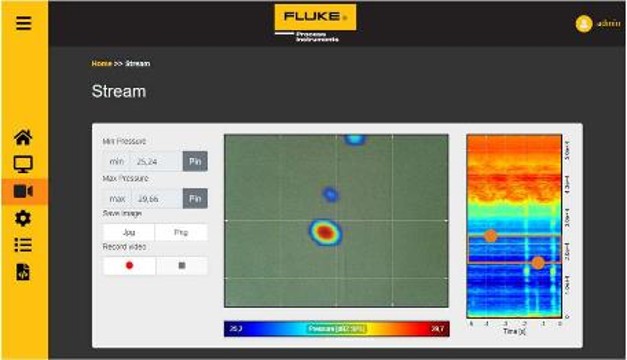

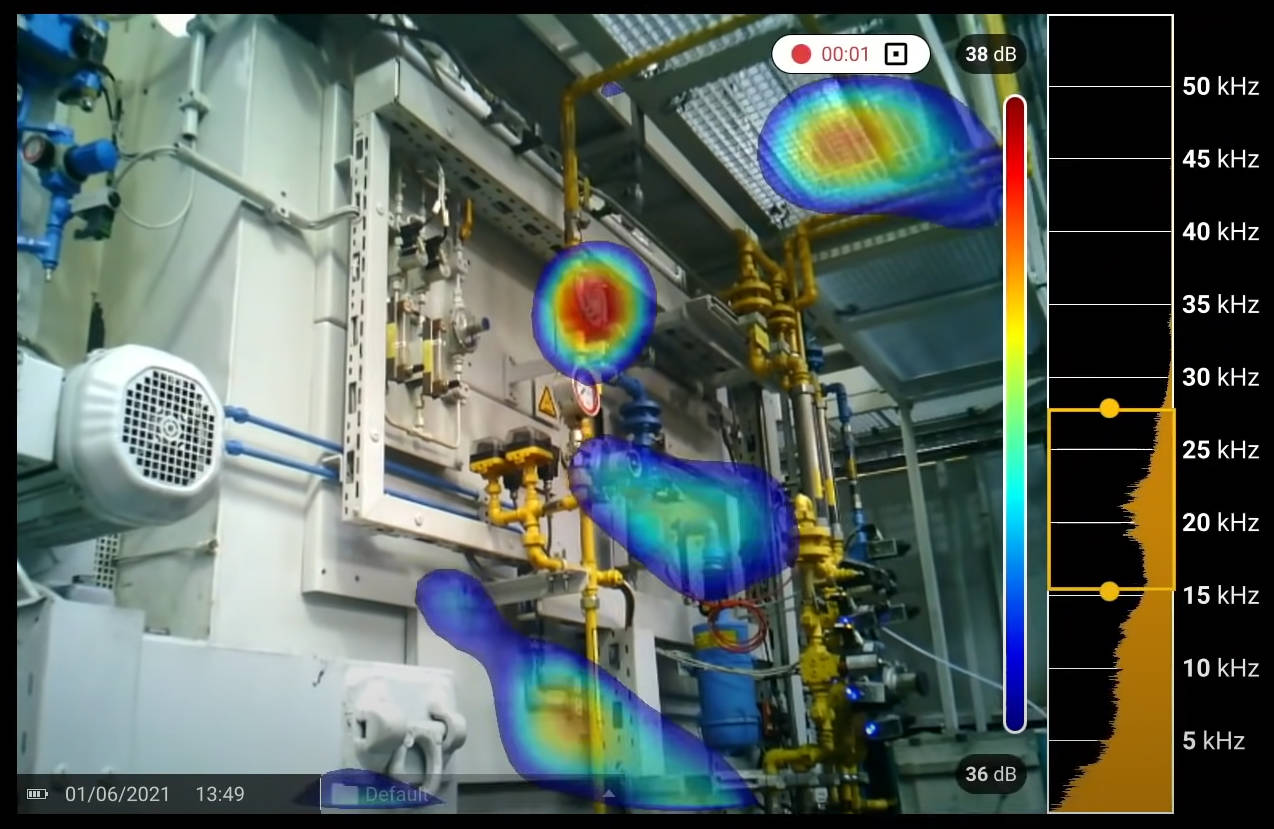

SoundMap頁面

使用者可拖動頻帶或調整橙色圓圈以選擇不同頻帶。可下載聲音圖像或創建錄影。顏色表示聲音強度(藍色為低強度，紅色為高強度)，圖像上的紅點表示聲音最強的位置。透過時間-頻率頻譜圖即時回饋聲音強度分布。

事件頁面

當聲音強度達到設定閾值時，會產生事件並進行記錄。可設定頻率範圍、平均聲音強度計算時間和聲音強度閾值。支持匯出CSV或TXT格式的事件日誌。

硬體規格

尺寸	170 x 170 x 65 mm
重量	0.85千克
供電	IEEE 802.3, PoE+ 100–240V AC, 37 W
相機視場	65° +/- 3°

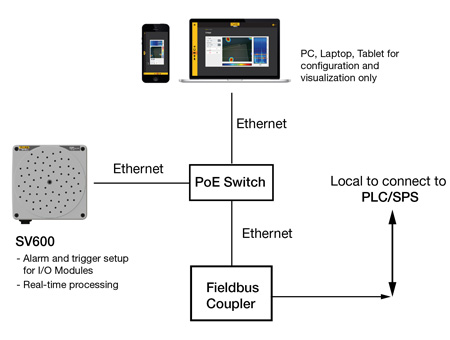

系統搭建與連接

• 有線傳輸：透過乙太網傳輸影像和資料，由PoE模組或PoE交換機供電
• 無線傳輸：易於轉換為其他乙太網支援技術，如光纖或無線，實現資料和電源的無線傳輸

應用場景

檢測並定位壓縮空氣、氮氣、氦氣等氣體洩漏點。

行業痛點

• 氣體使用量大、種類多、管道長
• 法蘭及接頭多，傳統巡檢效率低
• 氮氣、氦氣洩漏可能導致人員窒息

SV600優勢

極大提高巡檢效率，減少氣體浪費，消除潛在危險環境。

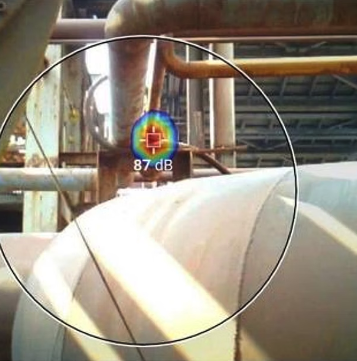

鋼鐵冶金應用

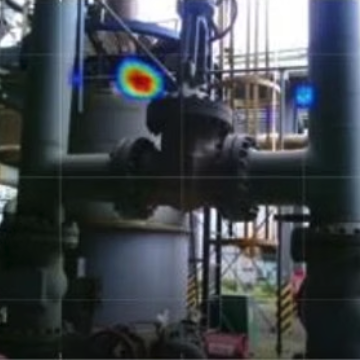

檢測並定位煤氣管道洩漏點、電控櫃局部放電。
傳統方法需搭腳手架，危險且效率低，而SV600憑藉遠距離檢測特性，無需登高即可確定洩漏點。

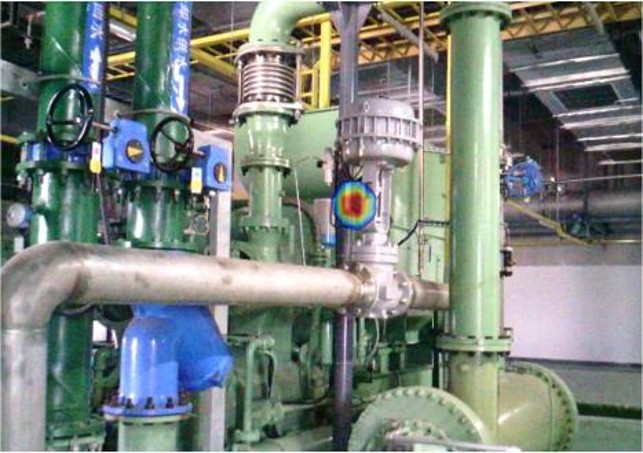

化工廠應用

檢測並定位壓力氣體管道洩漏點(壓縮空氣、氮氣、氯化氫、乙炔等)。
解決管道佈設距離遠且複雜、人工檢測效率低、危險性高的問題，實現難以接近區域的監測。

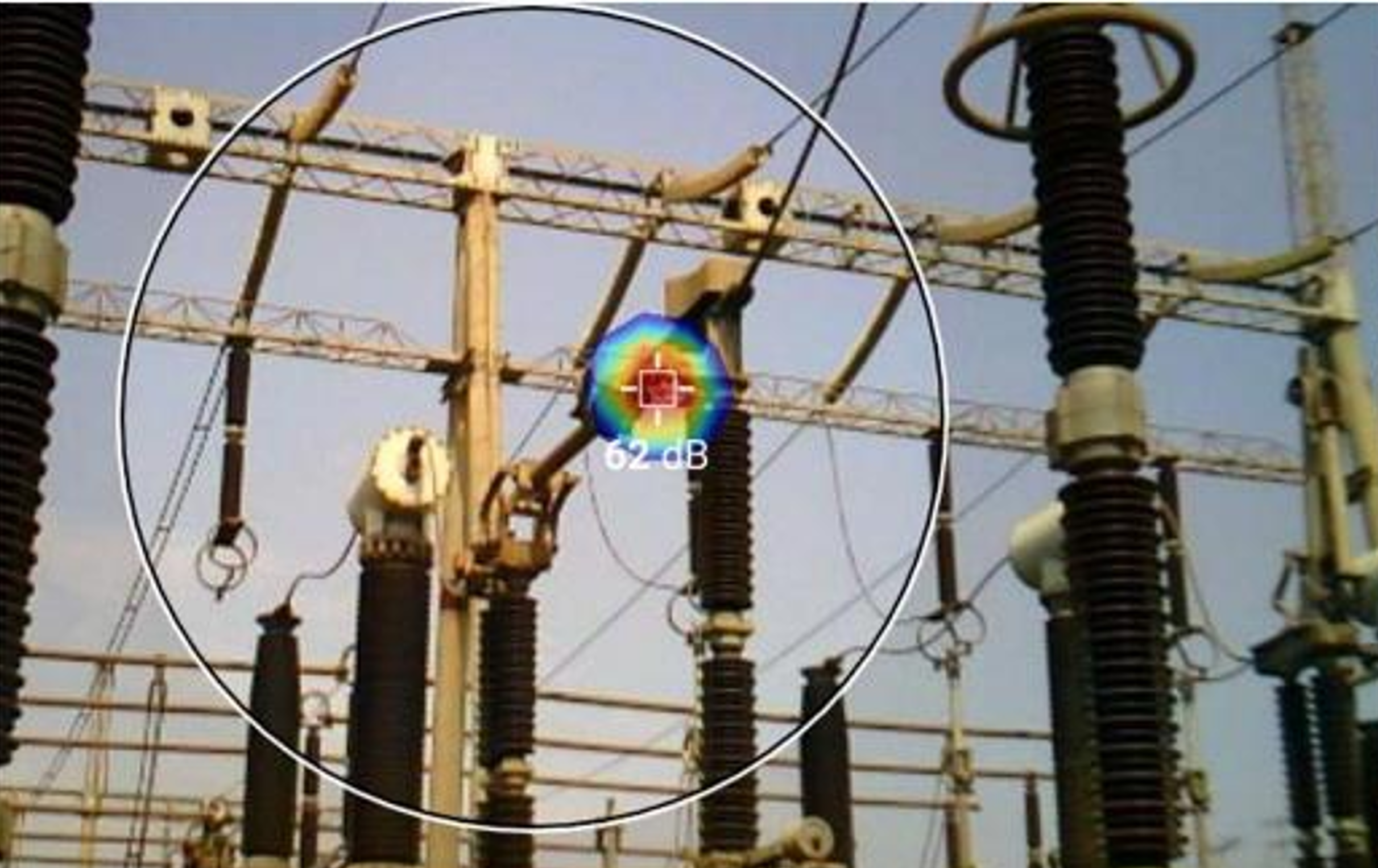

變電站與高壓電櫃

SV600能檢測並定位局部放電點(PD)，解決傳統檢測方法的不足：

• 能清楚、穩定定位局部放電點
• 可在遮罩柵欄內放置SV600，人員在柵欄外安全觀察
• 與UV紫外相機相比，價格更具優勢
• 能穩定檢測到23pC的放電量

局部放電危害包括破壞絕緣材料、加速腐蝕、導致過熱甚至碳化、縮短設備壽命。

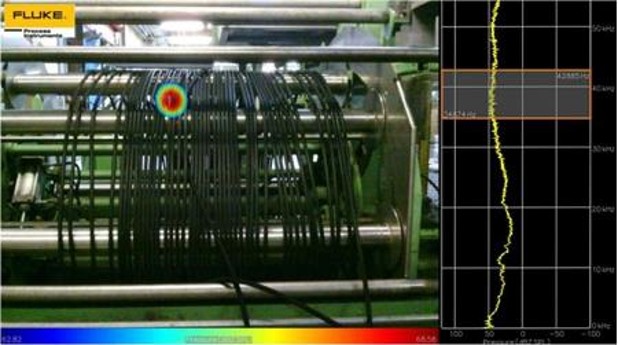

耐高壓軟管的品質監測

應用於高壓軟管製造商的最終品質檢查，發現洩漏。
解決傳統壓差測量和目視檢查效率低、人體觸摸檢測危險的痛點。
SV600快速視覺化洩漏位置，準確定位；非接觸式，提高安全性；可靠的過程和資料記錄。

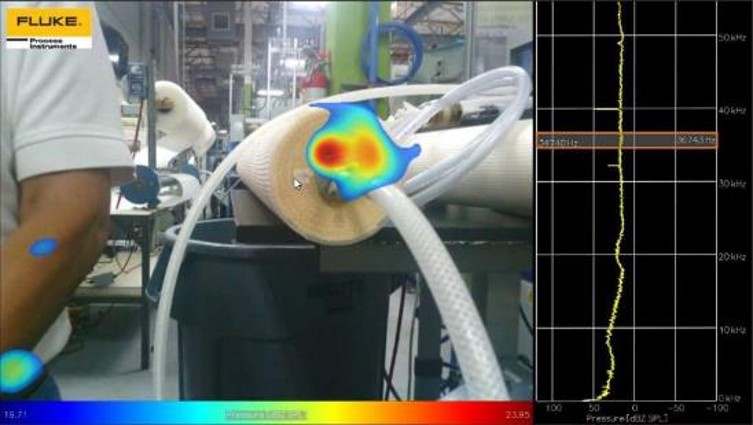

過濾膜洩漏檢測

取代傳統「肥皂水」檢漏程序。解決傳統測試耗時、人力密集的痛點。
SV600提供可靠的膜洩漏檢測，消除人為錯誤，提高品質KPI；
快速循環測試時間，提高生產產出KPI；自動記錄洩漏可視位置，提供數據用於持續改進。
